무료 CAD 혁명: 프리캐드(FreeCAD) 완벽 가이드

수많은 3D CAD 프로그램들이 있지만, 대부분은 높은 비용 때문에 접근하기 어렵습니다. 하지만 이제 걱정하지 마세요! 강력하고 유연하며 완벽하게 무료인 프리캐드(FreeCAD)가 당신의 창의적인 아이디어를 현실로 만들어 줄 준비가 되어 있습니다. 2025년, 프리캐드는 더욱 발전된 기능과 활발한 커뮤니티 지원으로 무료 CAD 시장의 최강자로 자리매김하고 있습니다. 이 가이드에서 프리캐드의 매력과 시작 방법을 자세히 알아보세요!

💡 프리캐드(FreeCAD)란 무엇인가요?

프리캐드(FreeCAD)는 이름에서도 알 수 있듯이, 완전히 무료로 사용할 수 있는 오픈소스 파라메트릭 3D CAD 모델러입니다. 쉽게 말해, 우리가 만들고 싶은 3차원 물체를 컴퓨터로 디자인하고 설계할 수 있게 해주는 프로그램이죠. 기계 설계부터 건축, 제품 디자인, 그리고 3D 프린팅을 위한 모델링까지 정말 다양한 분야에서 활용될 수 있습니다.

‘파라메트릭’이라는 단어가 조금 생소하게 들릴 수도 있는데요, 이는 모델링 과정에서 만들어진 모든 단계와 특징(치수, 형태 등)이 기록되어 나중에 언제든지 수정할 수 있다는 의미예요. 예를 들어, 특정 부품의 구멍 크기를 변경하고 싶을 때, 처음부터 다시 그릴 필요 없이 파라미터를 조절하여 쉽게 바꿀 수 있다는 점이 프리캐드의 큰 장점 중 하나입니다.

✨ 프리캐드(FreeCAD)의 강력한 장점들!

제가 프리캐드를 처음 접했을 때 가장 놀랐던 점은, 이렇게 강력한 기능을 가진 소프트웨어가 무료라는 사실이었어요. 단순히 무료라는 것을 넘어, 상업용 소프트웨어 못지않은 다양한 장점들을 가지고 있습니다. 함께 살펴볼까요?

1. 완벽한 무료 오픈소스 소프트웨어

가장 큰 장점은 단연 무료라는 점입니다. 개인적인 취미 활동부터 상업적인 프로젝트까지, 어떤 목적으로든 라이선스 비용 없이 자유롭게 사용할 수 있어요. 또한 오픈소스라는 특성 덕분에 전 세계 개발자들이 지속적으로 기능을 개선하고 버그를 수정하며 발전시키고 있습니다. 이는 소프트웨어의 투명성과 신뢰성을 높여주는 중요한 요소라고 생각해요.

📌 팁: 비싼 상용 CAD 소프트웨어 구매가 부담스러웠다면, 프리캐드는 정말 훌륭한 대안이 될 수 있습니다. 지금 바로 시작해 보세요!

2. 다양한 모듈(워크벤치)과 확장성

프리캐드는 다양한 '워크벤치(Workbenches)'를 통해 기능을 확장할 수 있는 모듈식 구조를 가지고 있습니다. 마치 레고 블록처럼 필요한 기능만 가져와 사용할 수 있는 것이죠. 주요 워크벤치 몇 가지만 소개해 드릴게요.

• Part Design (파트 디자인): 솔리드 모델링의 핵심 워크벤치로, 스케치 기반으로 부품을 설계하는 데 사용됩니다. 가장 많이 활용하는 워크벤치 중 하나예요.
• Sketcher (스케처): 2차원 스케치를 정교하게 그릴 수 있게 해주는 도구입니다. 파라메트릭 모델링의 시작점이라고 할 수 있죠.
• Part (파트): 단순한 기하학적 형상(원통, 구 등)을 생성하거나 부품들을 조합하고 수정하는 데 유용합니다.
• Draft (드래프트): 2D 도면 작성, 주석 추가, 간단한 2D 객체 생성에 특화되어 있습니다.
• TechDraw (테크드로우): 3D 모델을 기반으로 전문적인 기술 도면을 생성할 때 사용됩니다.
• Arch (아키텍처): 건축 및 BIM(Building Information Modeling) 관련 작업을 위한 도구들을 제공합니다.

이 외에도 수많은 워크벤치가 존재하며, 사용자가 직접 새로운 워크벤치를 개발하여 추가할 수도 있어 확장성이 무궁무진해요. 2025년 현재에도 새로운 워크벤치들이 꾸준히 개발되고 있습니다.

3. 활발한 커뮤니티 지원

오픈소스 소프트웨어의 가장 큰 강점 중 하나는 바로 활발한 커뮤니티입니다. 프리캐드 역시 전 세계 사용자들과 개발자들이 참여하는 포럼, 위키, 유튜브 채널 등이 매우 활성화되어 있어요. 궁금한 점이 생기거나 문제가 발생했을 때, 커뮤니티에 질문을 올리면 빠르게 답변을 얻거나 해결책을 찾을 수 있습니다. 저도 처음에는 막히는 부분이 많았지만, 커뮤니티 덕분에 많은 도움을 받으며 성장할 수 있었어요.

4. 폭넓은 파일 형식 지원

프리캐드는 다양한 3D 파일 형식을 가져오고 내보낼 수 있어 다른 CAD 소프트웨어와의 호환성이 뛰어납니다. STEP, IGES, STL, OBJ, DXF 등 산업 표준 형식들을 지원하여, 협업하거나 다른 프로그램으로 결과물을 넘겨줄 때 전혀 문제가 되지 않아요. 특히 3D 프린팅을 위한 STL 내보내기 기능은 정말 편리합니다.

📚 프리캐드(FreeCAD) 시작 전 알아두면 좋을 것들

프리캐드는 강력한 도구이지만, 처음 시작하는 분들에게는 몇 가지 유의할 점이 있습니다. 미리 알고 시작하면 훨씬 수월하게 적응할 수 있을 거예요.

1. 설치 및 시스템 요구 사항

프리캐드는 Windows, macOS, Linux 등 거의 모든 운영체제에서 사용 가능합니다. 공식 웹사이트에서 최신 버전을 다운로드하여 설치할 수 있어요. 특별히 고사양 컴퓨터가 필요한 것은 아니지만, 복잡한 모델링 작업을 할 경우 어느 정도의 CPU 성능과 충분한 RAM(8GB 이상 권장)이 있으면 좋습니다.

항목	권장 사양 (2025년 기준)
운영체제	Windows 10/11, macOS 10.13+, Linux
CPU	쿼드코어 이상
RAM	8GB 이상
그래픽 카드	OpenGL 4.5 이상 지원 (최신 드라이버)

2. 학습 곡선과 인내심

프리캐드는 여타 전문 CAD 소프트웨어와 마찬가지로 초기에 학습 곡선이 존재합니다. 처음 프로그램을 열어보면 다소 복잡하게 느껴질 수도 있어요. 하지만 기본적인 개념과 워크플로우를 이해하고 나면, 생각보다 빠르게 익숙해질 수 있습니다. 처음부터 너무 어려운 모델링에 도전하기보다는, 쉬운 예제를 따라 해보며 천천히 익혀나가는 것이 중요해요.

⚠️ 주의: 단축키나 특정 기능이 상용 CAD와 다를 수 있으니, 기존 CAD 경험이 있더라도 프리캐드만의 방식으로 접근하는 자세가 필요합니다.

3. 주요 워크벤치 소개

앞서 언급했듯이 프리캐드는 다양한 워크벤치로 구성되어 있습니다. 특히 3D 모델링의 시작은 Part Design (파트 디자인) 워크벤치에서 Sketcher (스케처)를 활용하는 것이 일반적이에요. 스케처에서 2D 형상을 그린 후, 파트 디자인에서 이 2D 형상을 3D로 돌출하거나 회전시키는 방식으로 모델링을 진행합니다.

각 워크벤치마다 고유의 기능과 도구들이 있으니, 필요에 따라 워크벤치를 전환하며 작업하는 것이 프리캐드 활용의 핵심입니다.

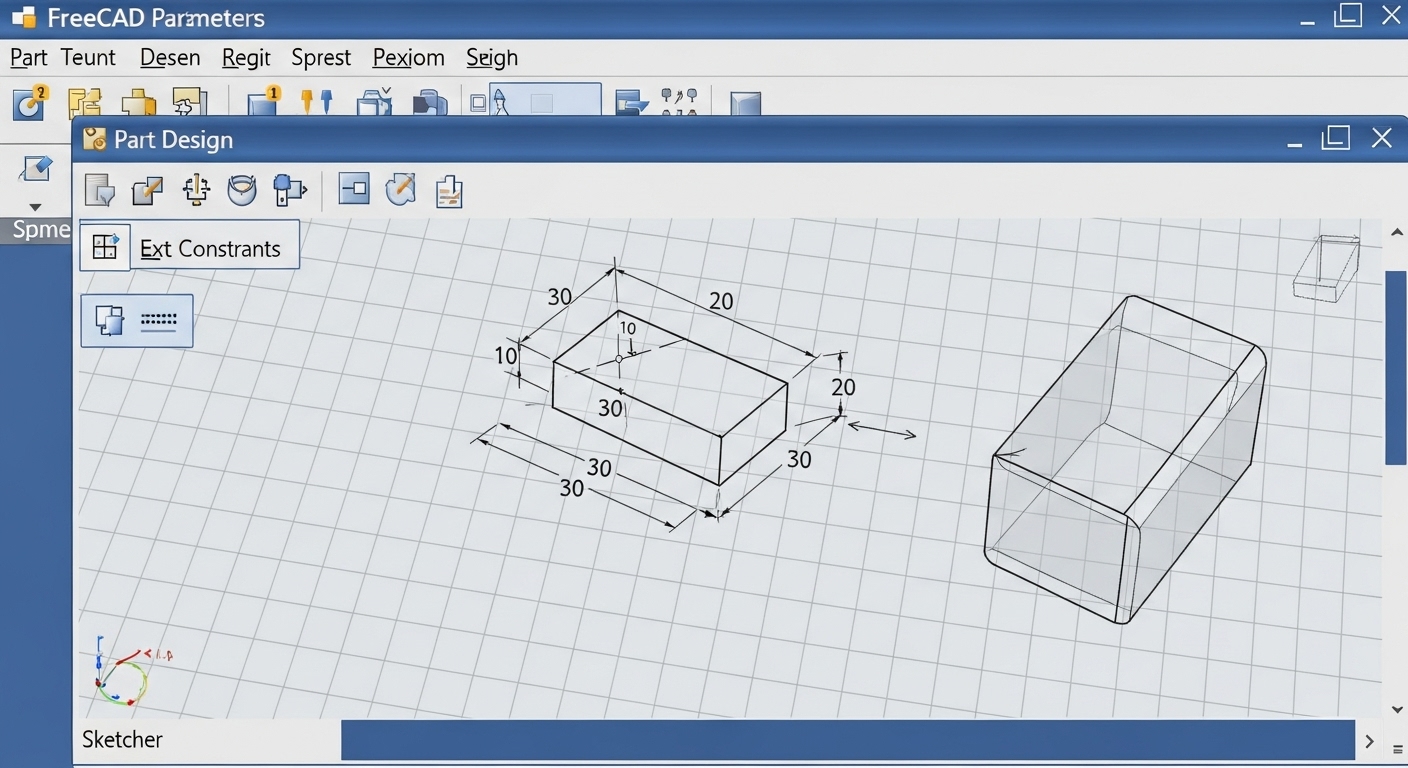

🚀 프리캐드(FreeCAD)로 첫 모델링 시작하기! (간단 예시)

백문이 불여일견! 간단한 상자 모델을 만들면서 프리캐드의 기본적인 워크플로우를 경험해 볼게요. 이 예제를 통해 파라메트릭 모델링의 맛을 조금이나마 느낄 수 있을 거예요.

1. Part Design 워크벤치 선택 및 새 문서 생성

• 프리캐드를 실행한 후, 상단 메뉴에서 워크벤치 드롭다운을 클릭하여 Part Design (파트 디자인)을 선택합니다.
• 새 문서를 생성하려면, '파일(File)' 메뉴에서 '새로 만들기(New)'를 클릭하거나 시작 페이지에서 '새 문서 생성' 아이콘을 클릭합니다.
• 좌측 모델 트리에서 'Body'를 선택한 상태에서 '새 스케치 생성' 아이콘을 클릭하고, 스케치가 그려질 평면(예: XY_Plane)을 선택합니다.

2. 스케치 그리기

• 스케처 워크벤치로 자동 전환됩니다. '사각형 그리기' 도구를 선택하여 원점(Origin)을 기준으로 간단한 사각형을 그립니다.
• '구속조건 추가' 도구를 사용하여 사각형의 변에 치수를 부여하고 (예: 가로 50mm, 세로 50mm), 원점과의 위치 구속조건을 추가하여 스케치를 완전히 구속합니다. (녹색으로 변하면 완료!)
• '스케치 닫기' 아이콘을 클릭하여 스케처를 종료하고 Part Design 워크벤치로 돌아옵니다.

3. 3D 객체 생성 및 수정

• 방금 만든 스케치를 선택한 상태에서 '패드(Pad)' 아이콘을 클릭합니다.
• 팝업창에서 '길이(Length)'를 50mm로 설정하고 '확인(OK)'을 클릭합니다. 이제 정사각형 기둥이 만들어졌을 거예요!
• 이 모델링은 파라메트릭하므로, 좌측 모델 트리에서 Pad나 Sketch를 선택한 후 속성 창에서 언제든지 치수를 수정할 수 있습니다.

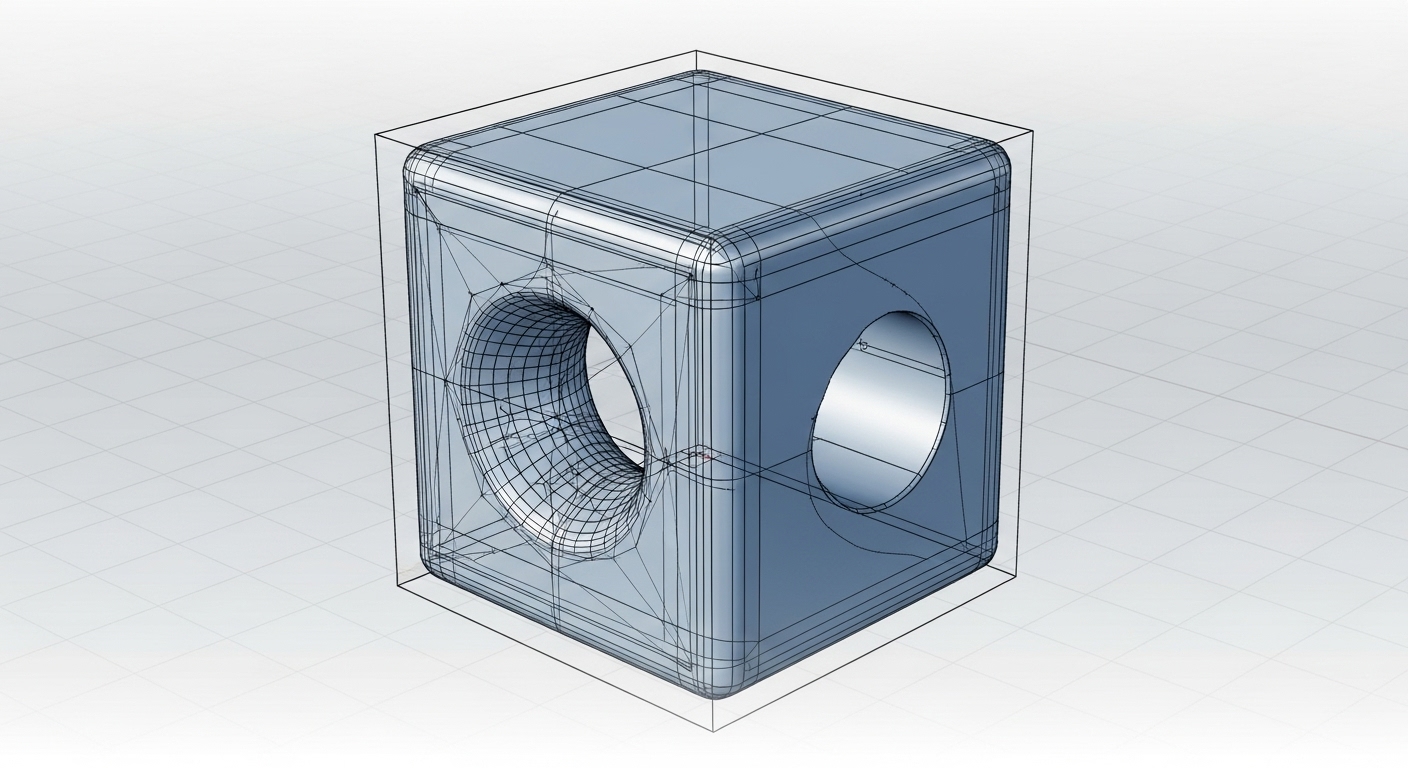

💡 더 나아가기: 사각형 기둥 위에 원형 구멍을 뚫거나 모서리를 둥글게 만드는 등의 추가 작업을 통해 모델링 실력을 키워보세요!

✨ 프리캐드(FreeCAD) 활용 팁과 자료

프리캐드 마스터를 위한 몇 가지 팁과 유용한 자료를 알려드릴게요.

• 공식 문서 및 위키: 프리캐드 공식 웹사이트에는 방대한 양의 문서와 튜토리얼이 있습니다. 특정 기능을 찾을 때 가장 좋은 자료입니다.
• 유튜브 튜토리얼: 수많은 유튜버들이 프리캐드 강좌를 제공하고 있어요. 시각적인 학습을 선호한다면 유튜브를 적극 활용해 보세요. (예: FreeCAD Academy, MangoJelly 등)
• 커뮤니티 포럼: 막히는 부분이 있다면 프리캐드 공식 포럼에 질문을 올려보세요. 전 세계의 숙련된 사용자들이 기꺼이 도와줄 것입니다.
• 애드온 매니저: 프리캐드 내장 애드온 매니저를 통해 다양한 추가 기능과 워크벤치를 쉽게 설치하고 관리할 수 있습니다.

💡 핵심 요약

• 무료 오픈소스: 프리캐드는 비용 없이 자유롭게 사용할 수 있는 강력한 3D CAD 소프트웨어입니다.
• 모듈식 구조: 다양한 워크벤치를 통해 기능을 확장하며, 필요에 따라 맞춤형 환경을 구성할 수 있습니다.
• 파라메트릭 모델링: 설계 변경이 용이하여 효율적인 작업이 가능하며, 3D 프린팅 등 다양한 분야에 활용됩니다.
• 활발한 커뮤니티: 전 세계 사용자들의 지원과 개발 참여로 지속적으로 발전하며, 학습 자료도 풍부합니다.

프리캐드는 숙련된 사용자뿐만 아니라, 3D 모델링에 입문하는 모든 이들에게 최고의 선택이 될 수 있습니다. 지금 바로 도전해 보세요!

❓ 자주 묻는 질문 (FAQ)

Q1: 프리캐드는 상용 CAD 소프트웨어와 비교했을 때 어떤가요?

A1: 프리캐드는 솔리드웍스(SolidWorks)나 오토캐드(AutoCAD)와 같은 상용 CAD 소프트웨어에 비해 아직 일부 기능이나 사용자 인터페이스에서 부족한 부분이 있을 수 있습니다. 하지만 핵심적인 파라메트릭 모델링 기능과 모듈식 확장성은 충분히 경쟁력이 있으며, 특히 무료라는 점을 고려하면 매우 강력한 대안이라고 할 수 있습니다. 지속적인 업데이트로 기능이 빠르게 발전하고 있습니다.

Q2: 프리캐드를 배우는 데 얼마나 시간이 걸릴까요?

A2: 개인의 학습 능력과 배경 지식에 따라 다르지만, 기본적인 기능을 익히고 간단한 모델을 만드는 데는 몇 주 정도의 꾸준한 노력이 필요할 수 있습니다. 복잡한 프로젝트를 능숙하게 다루기 위해서는 수개월에서 그 이상의 시간이 걸릴 수도 있습니다. 초반의 학습 곡선은 있지만, 풍부한 온라인 자료와 커뮤니티의 도움을 받으면 충분히 극복할 수 있습니다.

Q3: 3D 프린팅을 위한 모델링에도 프리캐드를 사용할 수 있나요?

A3: 네, 물론입니다! 프리캐드는 3D 프린팅에 필요한 STL 파일을 손쉽게 내보낼 수 있는 기능을 제공합니다. 정확한 치수로 모델을 설계하고 STL로 변환한 후, 슬라이서 프로그램으로 가져가 출력하면 됩니다. 취미용 3D 프린팅부터 복잡한 시제품 제작까지 다양한 용도로 활용할 수 있습니다.

오늘은 무료 3D CAD의 최강자, 프리캐드(FreeCAD)에 대해 자세히 알아보았습니다. 비용 부담 없이 전문적인 3D 모델링을 시작하고 싶다면, 프리캐드는 정말 최고의 선택이 될 수 있습니다. 처음에는 조금 어렵게 느껴질 수도 있지만, 꾸준히 노력하고 커뮤니티의 도움을 받는다면 분명 멋진 결과물을 만들어낼 수 있을 거예요. 당신의 아이디어를 프리캐드와 함께 현실로 만들어보세요! 이 가이드가 여러분의 프리캐드 여정에 도움이 되었기를 바랍니다. 감사합니다!
